CADファイルの読込み

CADファイルの読込み

CADで入力したデータを、トレース図として読込むことができます。 CAD図面をトレースすることにより、簡単にデータを作成することができます。

*.MPS

：

DRA-CADの圧縮データファイル

※	パスワードが設定されている場合は読込めません。

*.MPZ

：

DRA-CADのデータファイル

*.MPX

：

OLEを含まないDRA-CADのデータファイル

*.MPW

：

DRA-CADαのデータファイル

*.MPP

：

DRA-CAD2 V2のデータファイル

*.DWG､*.DXF

：

AutoCADまたは他のCADとのデータ交換用データファイル

*.JWC

：

JW_CADのファイル

*.JWW

：

Jw_cad for Windowsのファイル

CADファイルを開く

保存しているCADデータを画面上に開きます。

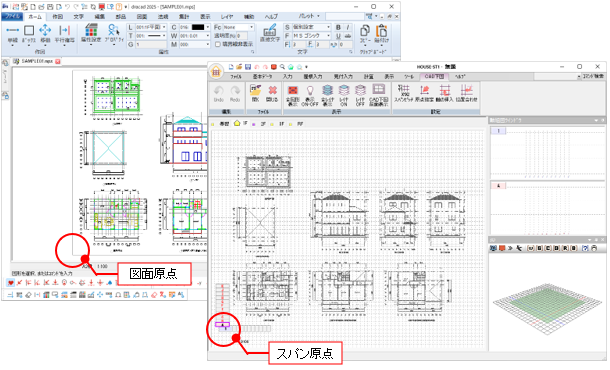

スパンの原点とスパンピッチをCAD図面とあわせ、図面を下図として利用します。屋根入力、見付入力でも同様に下図として利用ができます。

※	読込んだCAD図面は下図として利用するため、 CADデータにスナップしながら部材の配置などを行うことはできません。

［CAD下図］メニューから［開く］ を実行します。

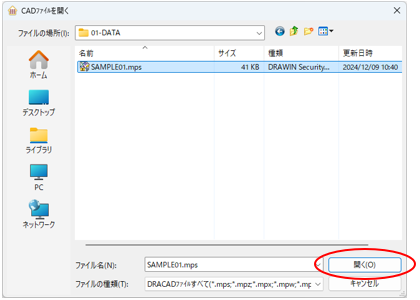

CADファイルを開くダイアログが表示されます。
開きたいドライブ、フォルダを指定し、ファイルの種類を選択します。
ファイル名をクリックまたはキーボードからファイル名を入力し、 ［開く］ボタンをクリックします。

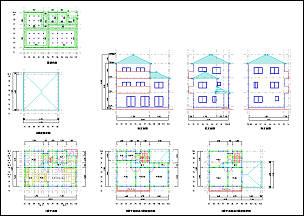

読込んだCADデータが表示されます。
CAD図面の座標原点が、HOUSE-ST1 のスパンの原点（最小Ｘ軸、Ｙ軸の交点位置）にくるように読込まれます。
あらかじめ、CAD図面の原点位置を設定しておくか、読込んだ後に原点を変更することでCAD図面と HOUSE-ST1の画面の位置合わせを行います。

※ スパンの原点は各階、各方向ごとに設定します。

［CAD下図］メニューから［閉じる］

を実行すると、読み込んだCADファイルを閉じます。
